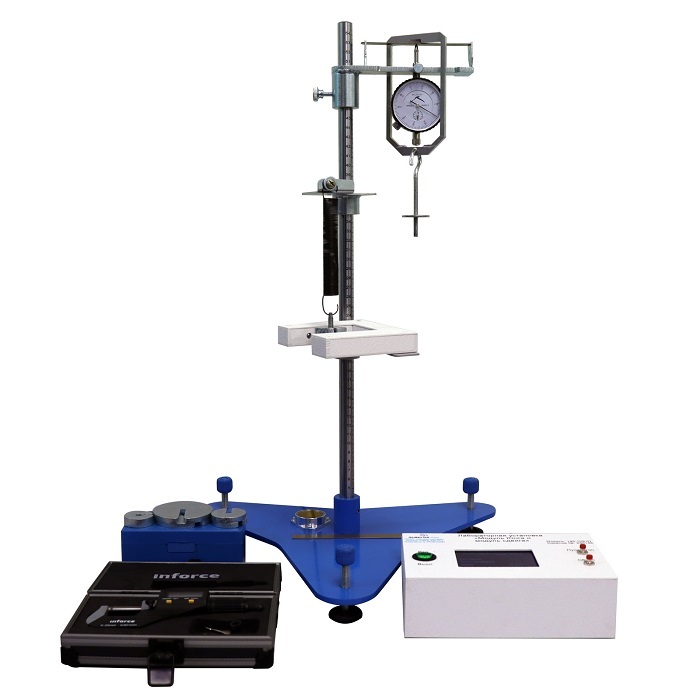

Лабораторная установка «Модуль Юнга и модуль сдвига»

Лабораторная установка предназначена для изучения деформации твердого тела путем определения модуля Юнга и модуля сдвига различными методами.
Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения работ приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.

Конструктивное исполнение установки «Модуль Юнга и модуль сдвига» обеспечивает возможность подключения к блоку измерения.

Лабораторная установка «Модуль Юнга и модуль сдвига» включает:

1. Блок измерения, который имеет характеристики:
   • исполнение: из ABS пластика с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям;
   • наличие встроенной управляющей системы, которая обеспечивает включение и выключение;
   • все необходимые надписи и обозначения на лицевой панели блока измерения выполнены с помощью цветной термопечати;
   • наличие встроенного секундомера;
   • наличие встроенного индикатора для вывода показаний секундомера;
   • наличие кнопки «Сброс» для обнуления показаний секундомера;
   • наличие встроенного дисплея;
   • наличие встроенной измерительной системы, которая обеспечивает интеграционную работу подключенных оптических датчиков установки «Модуль Юнга и модуль сдвига», микропроцессорной системы и производить измерение, отображение и сохранение режимных параметров с последующим выводом на встроенный цветной ЖК-дисплей;
   • наличие встроенной микропроцессорной системы (базовая платформа).
2.  Установка «Модуль Юнга и модуль сдвига», которая включает:
   • три регулируемых опор и зажимов для фиксации вертикальной стойки;
   • стойку, которая выполнена из металлической трубы;
   • кронштейн: 3 шт., которые оснащены зажимами для крепления на вертикальной стойке и элементом фиксации фотодатчика;
   • скобу с призматической опорой и узлом подвески наборного груза;
   • индикатор часового типа;
   • пружину;
   • призматические опоры для фиксации пластины: 2 шт.;
   • оптические ворота;
   • встроенный микрометр электронный.

Технические характеристики:
