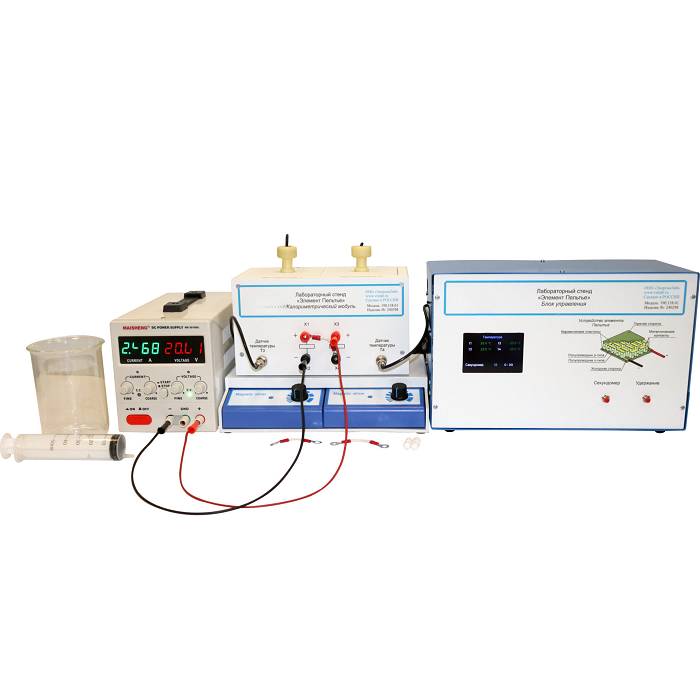

Лабораторный стенд «Элемент Пельтье»
Лабораторный стенд «Элемент Пельтье» позволяет изучать характеристики элемента Пельтье калориметрическим способом.
Гарантийный срок, с момента ввода в эксплуатацию, 12 месяцев.
Состав лабораторного стенда:
- Блок управления;
- Калориметрический блок;
Блок управления представляет собой совокупность компонентов, конструктивно объединенных в едином корпусе (моноблок), который включает в себя:
- Микропроцессорную систему, предназначенную для получения входных данных, их последующей обработки, а также управления исполнительными устройствами;
- Цветной ЖК-дисплей для отображения выбранных параметров и результатов обработки полученных стендом данных;
- Органы управления, представленные в виде кнопок, переключателей и энкодеров, позволяющие управлять экспериментом.
Внешний периметр моноблока выполнен из стали, окрашенной порошковой краской. Лицевая панель выполнена из ABS пластика (или аналог) белого цвета с шагреневой текстурой, обеспечивающей устойчивость к царапинам, сколам и истиранию. Все необходимые надписи и обозначения на лицевой панели выполнены при помощи цветной УФ термопечати. На лицевой панели моноблока расположены органы управления установкой, а также жидкокристаллический дисплей для отображения показаний и выбранных настроек измерения с активной матрицей.
Калориметрический блок представляет собой элемент Пельтье, к противоположным сторонам которого установлены две теплоизолированные емкости с водой. В емкостях установлены датчики температуры. Регулируемый источник питания, расположенный в блоке управления позволяет изменять ток, протекающий через элемент Пельтье. Тепловая мощность, переданная от охлаждаемой стороны элемента к нагреваемой определяется по изменению температуры жидкости.
